電纜敷設在電纜橋架內

施工工藝

施工準備-電纜敷設-電纜敷設在橋架內-懸掛標志-橋架封堵

1)施工準備

電纜規格、型號、截面、電壓等。進入現場應符合設計要求；外觀質量無機械損傷電纜敷設前應進行絕緣電阻測試和耐壓測試。電纜卷筒應水平存放和運輸，以避免電纜線圈擠壓或混亂敷設電纜前，根據設計和實際路徑計算每根電纜的長度，盡量減少電纜接頭，合理使用每根電纜。多根電纜并排敷設時，電纜接頭必須錯開，不得小于2m，以保證安全或后期維護。

2)電纜敷設

采用人工電纜敷設，按路徑長度組織勞動力，沿電纜敷設處行走，采用人力和滾輪相結合的方法牽引。

3)橋內電纜敷設當

橋內電纜水平敷設時，應按布置圖敷設，單層布置，不得交叉。具有較大橫截面積的電纜的彎曲半徑應以轉移地點為準。電纜水平凈距不小于35毫米，首層兩端、彎頭兩側及每隔5 ~ 10m固定一次。電纜從上到下垂直敷設。每次敷設固定一根電纜，每1m固定一根塑料電纜，其他電纜固定點為1.5m，控制電纜固定點為1m穿過防火墻和防火層時，電纜應水平或垂直敷設。電纜敷設在

橋

4)懸掛標志牌

標志牌規格一致，且防腐性能好，懸掛和安裝牢固該標志顯示電纜編號、規格、型號、電壓等級和電纜起始和終止位置。電纜兩端、拐角和交叉處應懸掛標志，直線段每隔30m懸掛一次標志。

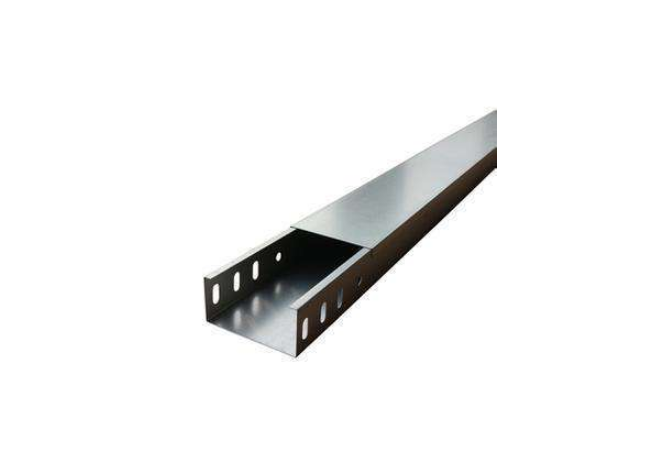

電纜橋架

5)電纜綁扎及標識橋架封堵

電纜橋架敷設完成后，進出電纜溝的橋架應用防火巖棉封堵電氣井內鋪設的橋架，應使用防火巖棉封堵橋架內側、預留孔和橋架。封堵后，橋架應穿過樓板，止水臺應制作在樓板上方。止水臺的高度應為50毫米對于跨越不同火區的橋梁，可在橋與墻之間填充防火巖棉，并用防火板進行防火封堵。

電纜橋架穿過樓板處的阻火
